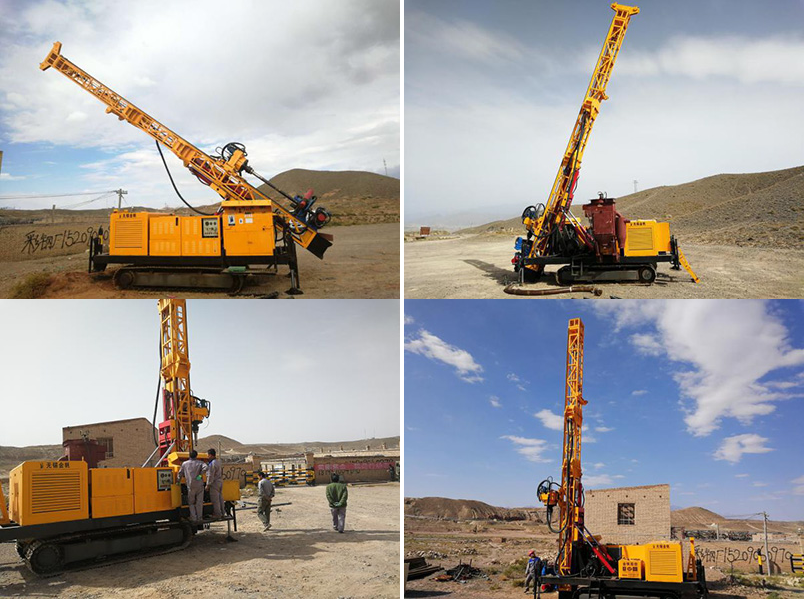

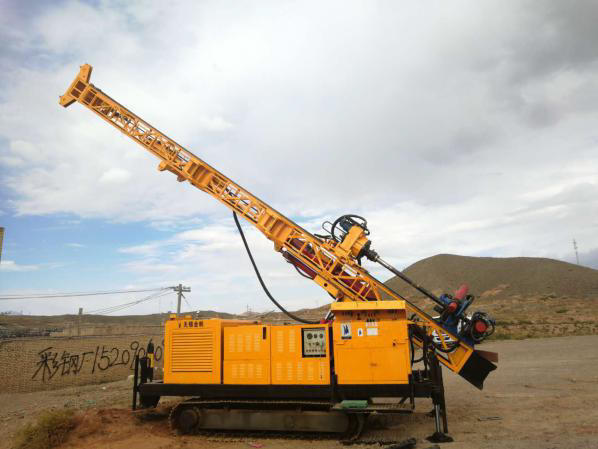

• 产品图片
• 产品说明

•






• 用途 YSL-500RC反循环钻机为履带底盘装载、全液压驱动、动力头式钻机，是适用于垂直钻进的钻孔设备，适用于以下工艺方法：
  无循环液螺旋钻进（干钻）
  空气潜孔锤（气动冲击器）钻进
  泥浆正循环钻进
  空气潜孔锤跟管钻进
  多介质反循环钻进
  钻机适用不同的钻进工艺方法，故它对各类地层和复杂工况有较大的适应性，可有效解决在松散覆盖地层、卵砾石层、基岩破碎地层中钻进时成孔困难的问题，拥有十分广泛的用途。
  钻机主要适用于RC反循环/水井钻井的施工，以及地源热泵孔、小型基桩孔的勘察施工等。

  主要特点 - 钻机的输出扭矩大、转速范围宽，能够满足多种钻进工艺方法，适用范围广泛。
  - 钻机给进行程大，没有主动钻杆，减少了倒杆及加杆的辅助时间，使钻进效率提高。
  - 钻机的加压力与起拔力都很大，即能满足高效的钻进，还具有超强的处理事故能力。- 钻机的配置拧管机，满足拧卸钻杆要求，降低了劳动强度。
  - 钻机上的重要液压件均选自世界高端技术产品或知名品牌产品，并配置相应的监控系统，系统可靠性好，故障率低。



  型号Model		YSL-500RC
  总重量 Drill rig weight(crawler mounted)	kg	12000
  动力机功率 Engine Power	kW	132
  长x宽x高（运输状态） Length × Width × Height (normal)	mm	7650x2250x3217
  环境温度 Ambient Temperature Range	°C	-10～38
  钻进参数Drill Ability
  名义钻孔深度 Nominal Drill Depth	m	500
  终孔直径 End-hole Diameter	mm	150
  动力头输出Drill head output
  输出扭矩 Max Output Torque	N.m	12000
  输出转速（连续工作） Output Rotation Speed(continuity)	rpm	30 / 60
  回转加速输出转速（间断工作） Output Rotation Speed(interval)	rpm	52 / 104
  给进行程 Feeding	mm	7000
  加压力 Thrust Force	kN	100
  起拔力 Lifting Capacity	kN	160
  拧管机输出Pipe-puller Device Output
  输出转速 Output Rotation Speed	rpm	40
  输出扭矩 Max Output Torque	N.m	30000
  通孔直径 Hole-through Diameter	mm	370
  主卷扬Main Winch
  底层拉力 Pull Force of the first Layer	kN	70
  钢丝绳直径 Rope Diameter	mm	19
  卷筒容绳量 Rope Capacity	m	80
  工具卷扬Auxiliary Winch
  底层拉力 Pull Force of the first Layer	kN	20
  钢丝绳直径 Rope Diameter	mm	14
  卷筒容绳量 Rope Capacity	m	60
  孔口通孔直径 Clamp Device Hole-through Diameter	mm	340
  油泵排量 Oil Pump Output Volume	ml/r	87+63+25
  压力 Max Pressure	MPa	25
  油箱容积 Tank Capacity	L	320
  燃油动力机（康明斯）Engine(Cummins)		6BTA5.9-C180
  功率 Power	kW	132
  转速 Rotary Speed (Max.)	rpm	2200
  履带底盘Track Chassis Base
  行走速度 Walk Speed	Km/h	1.2
  接地比压 Unit Pressure	MPa	＜0.05
  爬坡能力 Climb Ability	度	≯20
