声波钻机
  • 产品说明
  • 技术参数

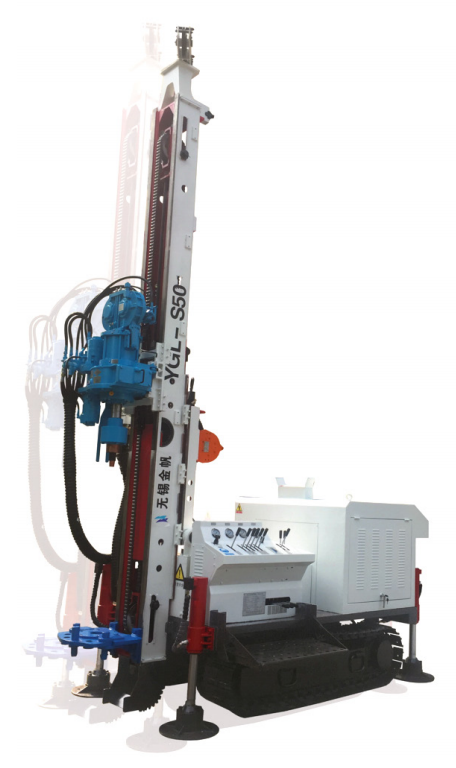

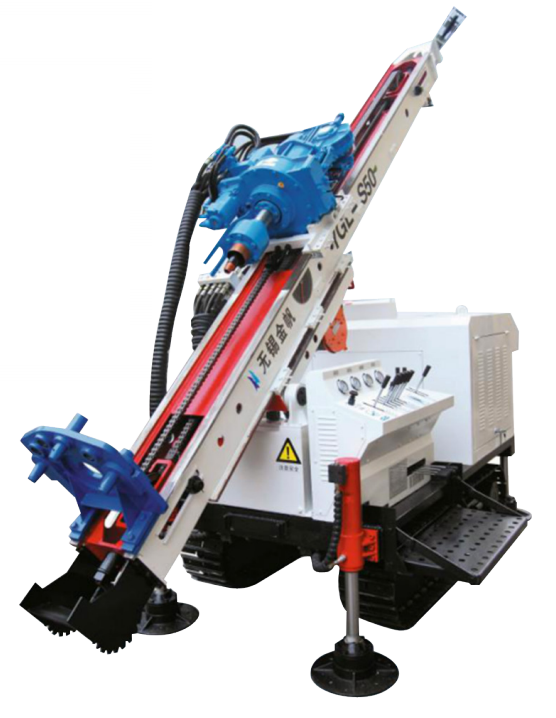

  • YGL-S50
  • YGL-S100
  • YGL-S200

  • 一、声波钻进的主要设备是振动回转动力头，动力头能够产生可以调节的高频振动和低速回转作用，通过围绕平衡点进行重复摆动而形成振动，能量在钻杆中积累，当达到其固有频率时，引起共振而得到释放、传递，能量通过钻杆的高效传递，使钻杆和钻头不断向岩土中钻进。振动波能量垂直传递到钻柱上，频率一般可达到 3000~6000次/分，冲击功可达到3~20 吨。由于属于较低的机械波振动范围，能够引起人的听觉，所以习惯上称为声波钻进。


    二、广泛适用于工程勘察，环境保护调查孔，地源热泵孔，砂金地质勘探、大坝及尾矿监测孔，海洋工程勘察，大坝基础的钻探取样及灌浆，以及微型桩、水井孔等。

    三、地层适应范围宽：在 0-100 米的深厚堆积体、各种松散层：如砂土、粉砂土、粘土、砾石、粗砾、漂砾、冰碛物、碎石堆、垃圾堆积物，以及软岩中，能有效、高速的进行连续原状取样钻进，以及全套管成孔。而这是传统钻进工法无法比拟的。

    四、成孔速度快，钻孔直线度高。钻进是振动、回转和加压三种钻进力的有效叠加，特别是振动作声波用，不仅有效破碎岩石，同时也使岩土排开和液化，从而获得较高的钻进速度。通常钻速在 20-30 米/小时，比常规回转钻进方法快 5 倍以上。钻孔直线度高，偏差低于 1%。2.4 岩土样保真度好。声波钻进可在覆盖层和软基岩中采集直径大，代表性强，保真度好、不混层的连续岩土样。扰动降到最低，尤其适合应用在需要采集原状样及无污染样品的场合。

    五、环境污染少 ：绿色施工法。通常情况下，声波钻进可不使用泥浆或添加泥浆处理剂的钻井液，少用水或者不用水，钻进产生的废弃物比常规钻进少 70 %～80 %，从而减少了钻井液对环境的污染。此外，施工过程环保，施工时噪音低，对周边环境影响小。

    六、施工安全性好：声波钻进采用了套管跟进护壁技术，套管跟进和取样同时进行。外套管能够很好地保护孔壁，防止孔壁坍塌。同时还可隔离含水层，避免交叉污染。由于有外层套管的保护，因此不怕卡钻、埋钻，钻孔过程孔内事故少。

    七、施工工艺多样：可以使用绳索钻进工艺，实现不提钻取样；也可采用单管、单动双管取样钻进。能用较大直径的套管（4-12 吋）高效连续钻进。

    八、钻进成本低：国外声波钻机施工，一般要求每天钻进进尺 100 米以上，由于钻进速度快，缩短了施工周期，降低了劳动力费用；不用泥浆及少水钻进，材料消耗少；钻进产生的废物少，减少了现场清理费用。
  • 设备型号 Model
    型号Model YGL-S50 YGL-S100 YGL-S200
    总重量
    Drillig weghtcrwermounted     		kg 4000 10000 13000
    长x宽x高 (运输状态)
    Length x Width x Haight(nomal)     		mm 5600x1450×2200 6300x2150x2550 8100×2300x3270
    钻孔直径/钻进深度
    Borehole dliameter/depth     		m 50m 100m 200m
    钻孔倾角
    Dorll engle     		° Φ50~Φ110 ～i90° Φ76-Φ168 0～-90° Φ100~Φ200 0～-90°
    动力头参数/转速
    Power head parameter/Rotate speed     		rpm 30 / 60 0~41 / 0-82 0-52 / 0~103
    最大扭矩
    Torque     		N,m 3240 / 1620 5400/2700 9300/3900
    震动频率
    Frequency (CPM)     		CPM 3600 3900 6000
    振击力
    Vibrator force     		Kn 38 80 200
    给进行程
    Drll head feeding stroke     		mm 2300 3500 3500
    给进力
    Thrust Force     		Kn 20 40 50
    提拔力
    Liting Capacity     		Kn 50 60 75
    卷扬机提升力
    Mainhoist Max.Lifin cacity     		T 1.1 1.1 2.5
    动力机 Engine drive type
    型号Model 常柴/Changchai 康明斯/CUMMINS 康明斯/CUMMINS
    功率
    Power     		46KW 6BT-C180/ 132KW 6BT-C190/ 160KW
    转速
    Rotary Speed (Max.)     		rpm 2200 2200 2200
    履带底盘 Track Chassis Base
    履带板宽度
    Width of Pedrall     		mm 400 400 400
    行走速度
    Walk Speed     		Km/h 2 2 2
    最大爬坡能力
    Climb Ablty     		° ≤20 ≤20 ≤20
