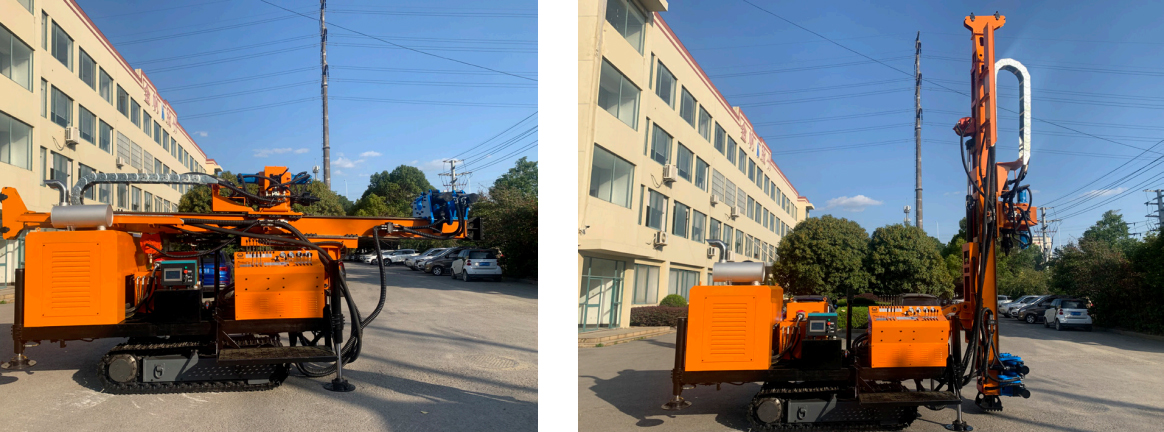

全液压履带式工程钻机
  • 产品简介
  • 技术参数
  • YGL-150Q
  • YGL-180G
  • 钻具展示

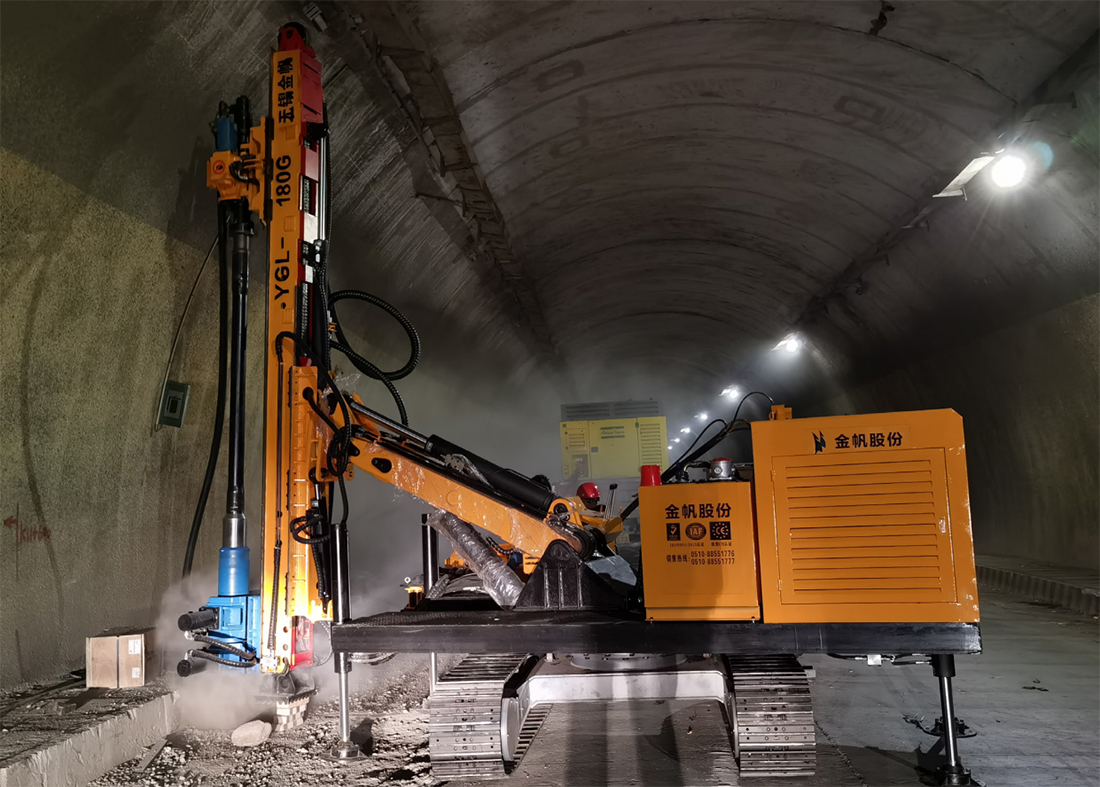

  •   钻机主要适用于水电站工程、铁路、公路边坡等岩土工程中的大吨位预应力锚固孔或排水孔施工,城市深基坑支护及地基加固工程孔的施工,以及地源热泵孔施工;也适用预防滑坡、岩石坍塌灾害治理工程;并满足隧道管棚支护孔、灌浆加固孔、小型基桩孔、水文水井的勘察施工等。


    适用范围

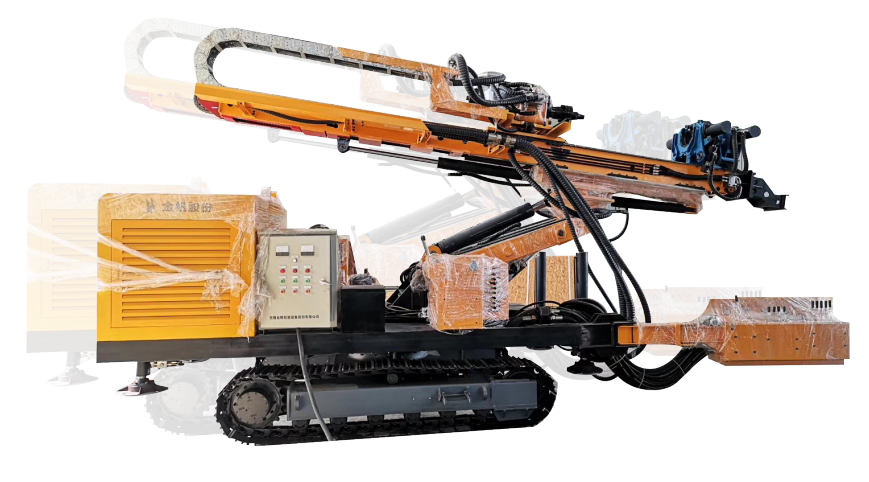

    履带式工程钻机为履带底盘装载、全液压驱动、是适用于多角度多方位钻进的钻孔设备,适用于以下工艺方法:

    无循环液螺旋钻进(干钻)
    空气潜孔锤(气动冲击器)钻进
    泥浆正循环钻进
    空气潜孔锤跟管钻进
    单动双管钻进
    套管+钻杆同时钻进

    钻机适用多种的钻进工艺方法,对各类地层和复杂工况有较大的适应性,可有效解决在松散覆盖地层、卵砾石层、基岩破碎地层中钻进时成孔困难的问题,拥有十分广泛的用途。

  • 设备型号Model
    型号Model YGL-150Q YGL-180G1
    总重量
    Drillrig welgt(crawlermounted)
    kg 8000 10000
    长×宽×高(运输状态)
    Length x Width x Helght(normal)
    mm 5600x2100×2500 6350×2200×2950
    钻孔倾角
    Doillangle
    0~-90° ~-90°
    名义钻孔深度
    Nominal Drll Depth
    m 150 200
    钻孔直径
    Drill Dlameter
    mm Φ100-Φ350 Φ100-Φ350
    顶驱动力头 Driving head (HB-45/50A)
    输出转速
    Output Rotation Speed
    rpm 21/97 70 /190 40 /80 130/180
    最大输出扭矩
    Max Output Torque
    N.m 7500 9000
    动力头给进 Stroke of Power Head
    行程
    Feeding
    mm 3500 3500
    给进力
    Thrust Force
    Kn 40 45
    提拔力
    Lifing Capacty
    Kn 55 65
    动力机 Engine drive type
    型号Model 康明斯/CUMMINS 康明斯/CUMMINS
    功率
    Power
    4BT-C100/ 74KW 6BT-C180/132KW
    转速
    Rotary Speed (Max.)
    pm 2200 2200
    选配电动力
    Optional electric power
    m 45kw+22kw 55+37kw
    履带底盘 Track Chassis Base
    履带板宽度
    Width of Pedrall
    mm 400 400
    行走速度
    Walk Speed
    Km/h 2 2
    最大爬坡能力
    Climb Ablity
    ° ≤20 ≤20
  • 常规锚固钻机用钻具

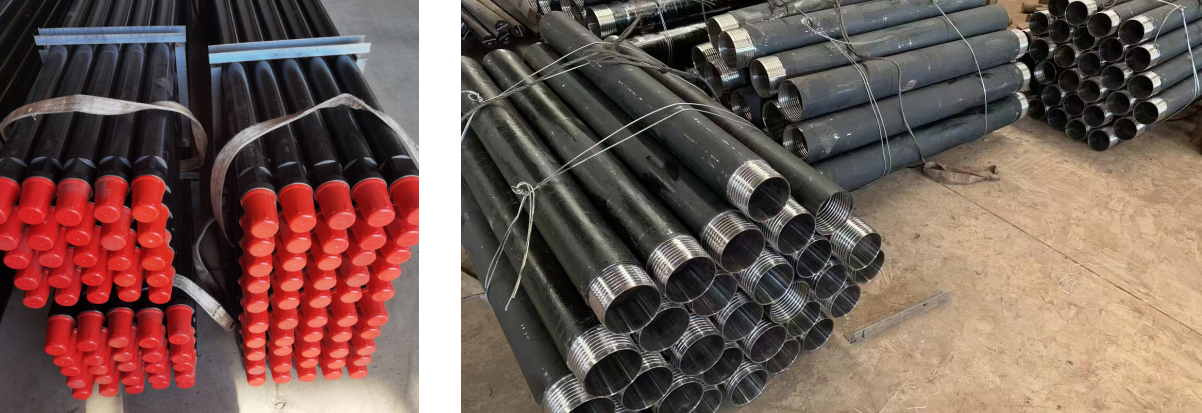

    锚固/水井钻杆(规格:73/76/89长度1.5m/2m/3m)


    跟管套管

    (89/108/127/146/168/178/219等 长度1m/1.5m/2m/3m)

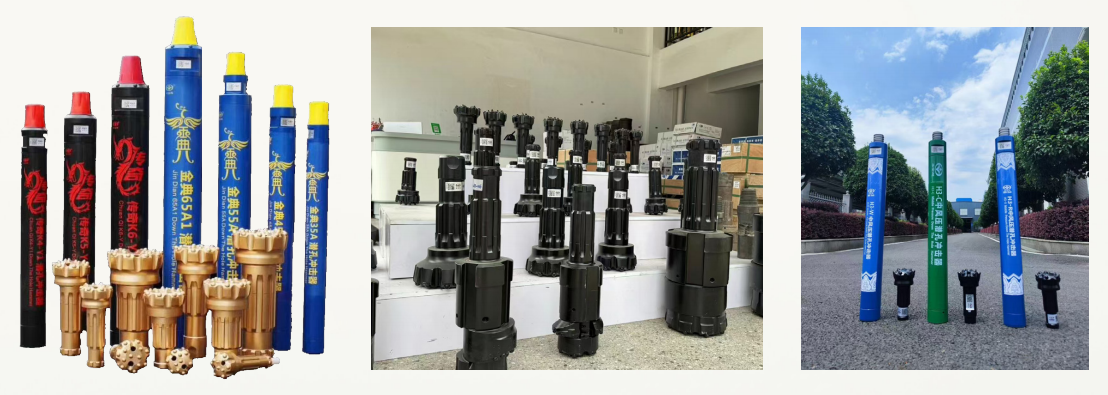

    冲击器 / 钻头
